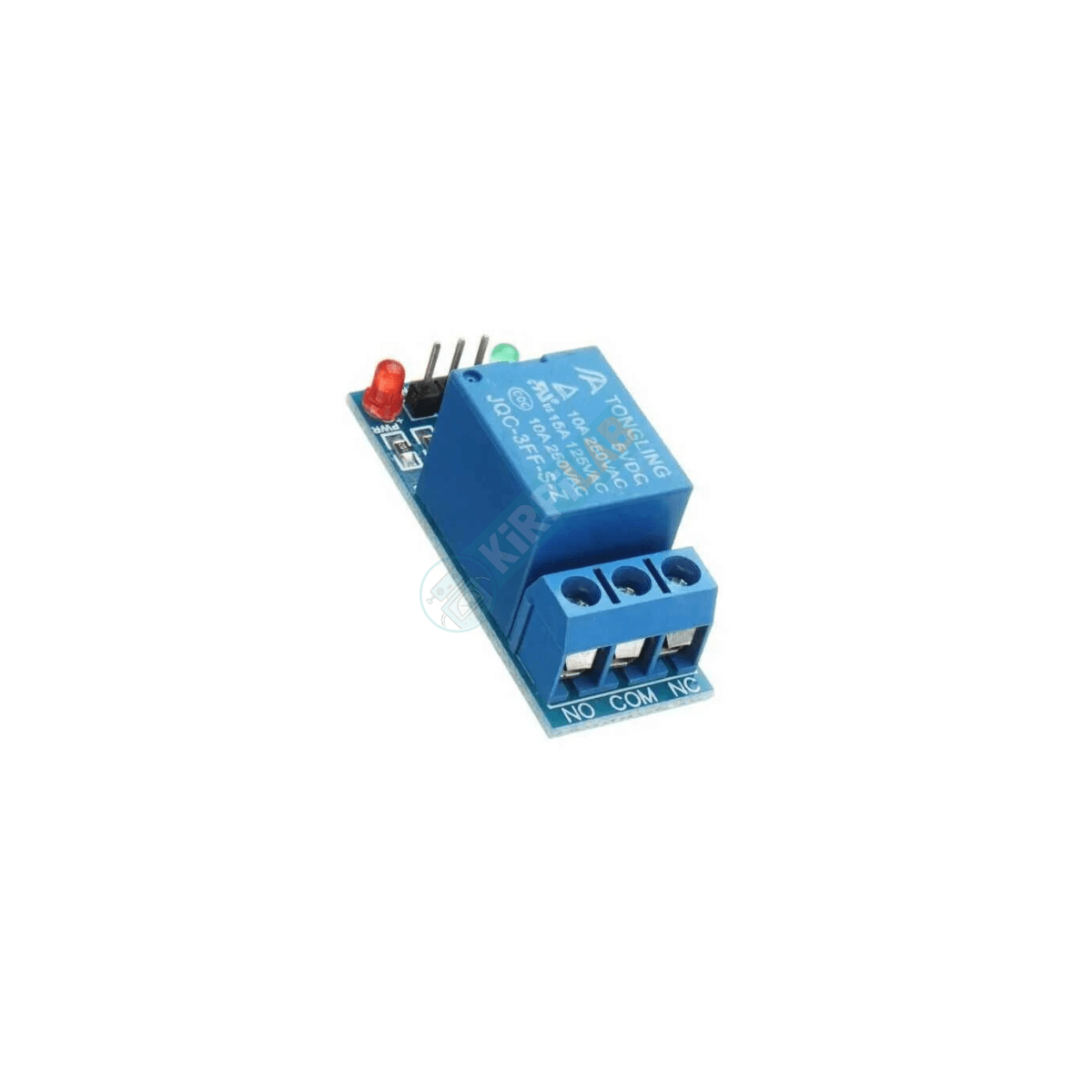

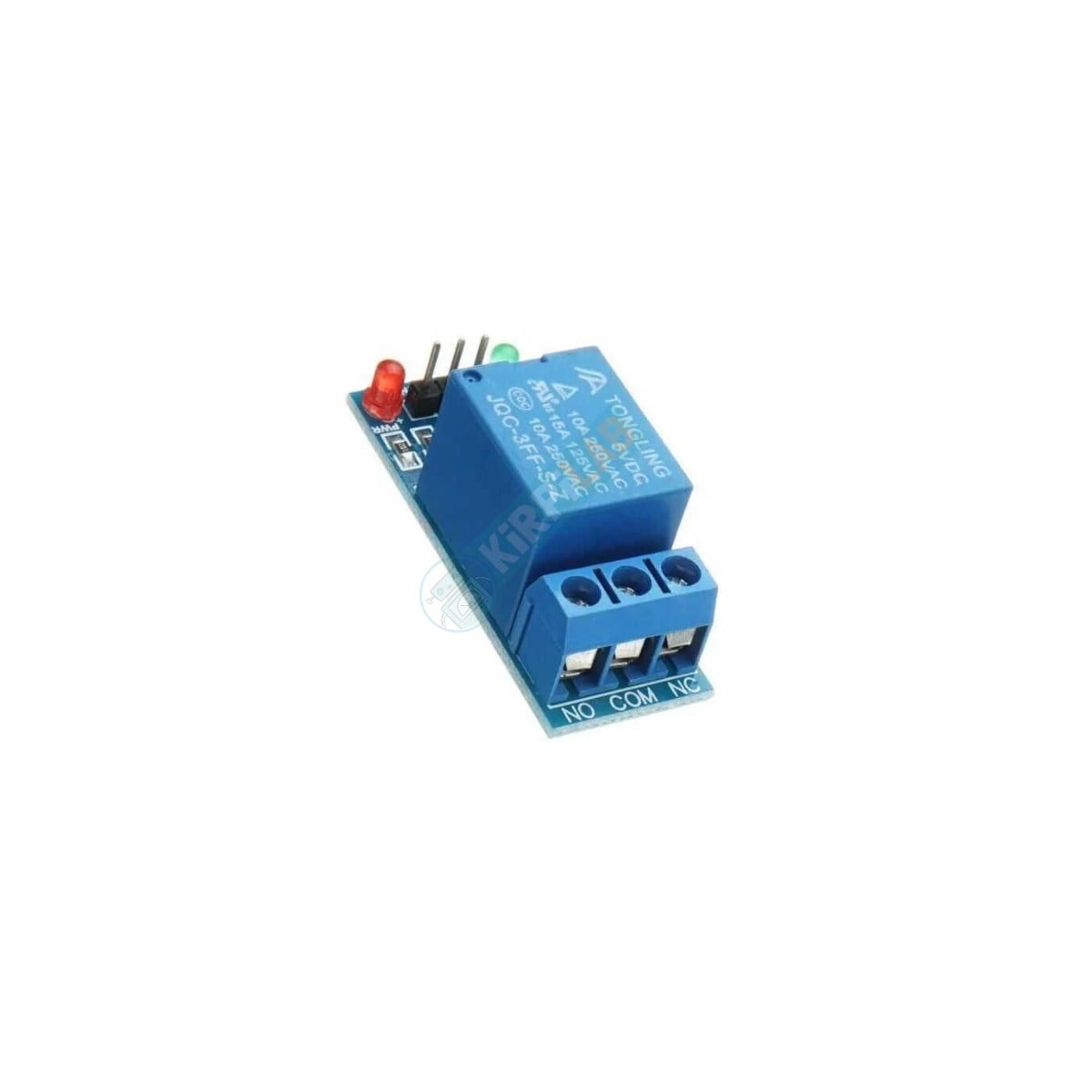

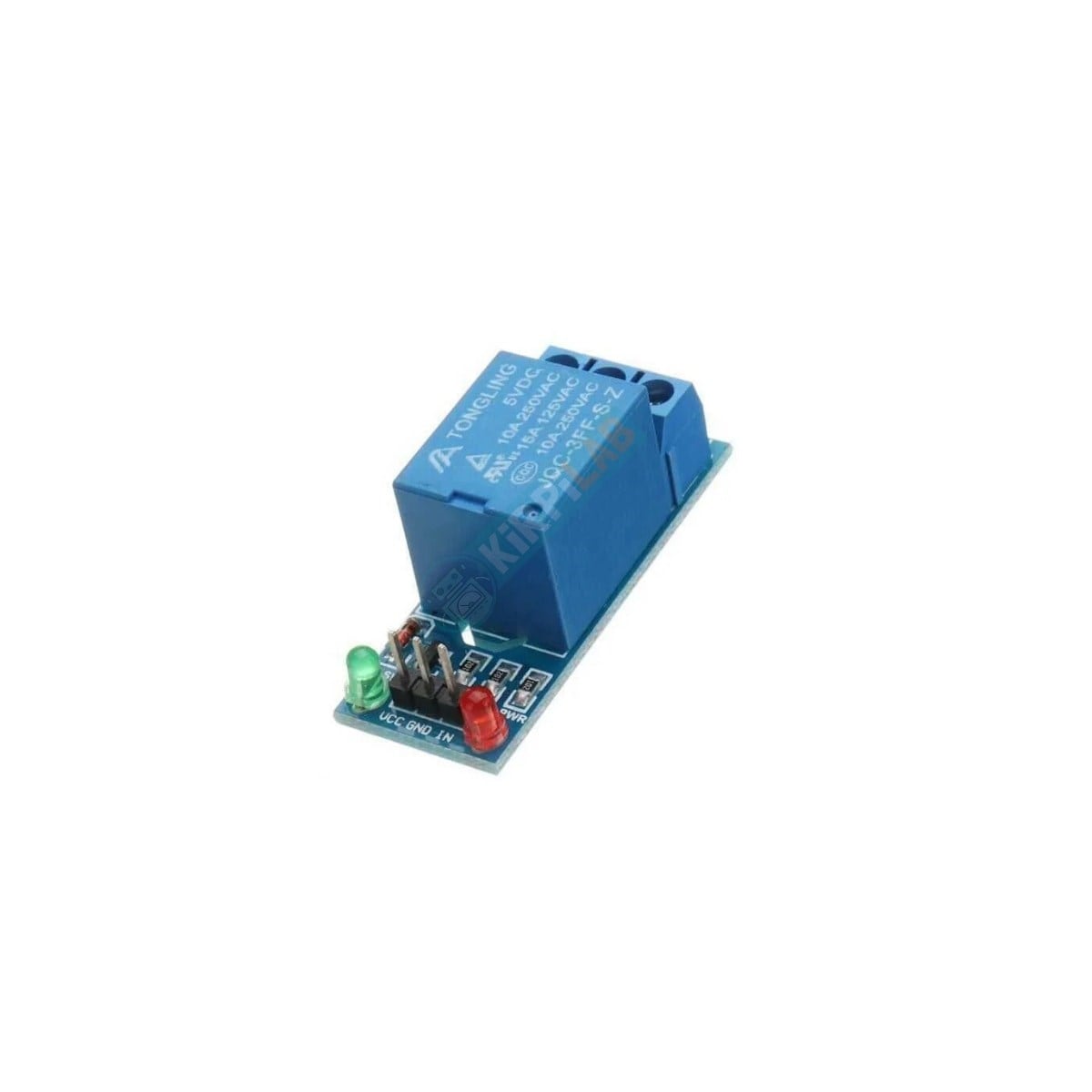

Tekli 5V Röle Kartı – Yüksek Akım Kontrolü için Güvenilir Çözüm
Projelerinizde yüksek güçlü cihazları mikrodenetleyicilerinizle güvenle kontrol etmenizi sağlayan Tekli 5V Röle Kartı, Kirpilab stoklarında sizleri bekliyor. Arduino, Raspberry Pi gibi geliştirme kartlarıyla tam uyumlu bu modül, ev otomasyonundan robotik uygulamalara kadar geniş bir yelpazede anahtarlama ihtiyaçlarınız için idealdir. Kirpilab'dan satın aldığınız tüm ürünlerde hızlı kargo ve teknik destek avantajlarından faydalanırsınız.
- Stoktan Teslim
- Hızlı Kargo
- Kirpilab Teknik Destek
- Komponent > Modüller
Öne Çıkanlar
- Geniş Uyumluluk: 5V lojik seviyesi ile çalışan tüm mikrodenetleyiciler (Arduino, Raspberry Pi, ESP8266 vb.) ile kolayca entegre olur.
- Güvenli İzolasyon: Optik izolatör devresi sayesinde mikrodenetleyicinizi yüksek voltaj ve akım dalgalanmalarından korur (modele göre değişebilir).
- Görsel Geri Bildirim: Kart üzerindeki güç ve röle durumu LED'leri sayesinde devrenin çalışma durumunu anlık olarak takip edebilirsiniz.
- Kolay Bağlantı: Hem kontrol sinyalleri hem de yüksek güç bağlantıları için pin header ve vidalı klemensler bulunur.
- Kompakt Tasarım: Projelerinizde az yer kaplayarak esnek montaj imkanı sunar.
Kullanım Alanları
- Ev otomasyonu sistemleri (aydınlatma, priz kontrolü)
- Robotik projelerde motor ve aktüatör sürme
- Endüstriyel kontrol ve otomasyon uygulamaları
- Tarım ve seracılık otomasyonu (sulama, fan kontrolü)
- Hobi elektroniği ve maker projeleri
Teknik Özellikler
| Besleme Gerilimi (VCC) | 5V DC |
| Tetikleme Sinyali | 5V TTL Lojik |
| Maksimum Anahtarlama Gerilimi | 250V AC / 30V DC (tipik) |
| Maksimum Anahtarlama Akımı | 10A (tipik) |
| Kontak Tipi | SPDT (Tek Kutuplu, Çift Yönlü) - NO, NC, COM |
| İzolasyon | Optik kuplör (modele göre değişebilir) |
| Göstergeler | Güç LED'i, Röle Durum LED'i |
| Boyutlar | Modele göre değişebilir |
Sıkça Sorulan Sorular
Soru: Bu röle kartını Arduino ile nasıl kullanabilirim?
Cevap: Bağlantı oldukça basittir. Kart üzerindeki VCC pinini Arduino'nun 5V pinine, GND pinini Arduino'nun GND pinine ve IN (sinyal) pinini de kontrol etmek istediğiniz dijital pinlerden birine bağlamanız yeterlidir.
Soru: Röle kartının üzerindeki NO, NC ve COM pinleri ne işe yarar?
Cevap: COM (Common) ortak uçtur. NO (Normally Open) normalde açık kontaktır, röle tetiklendiğinde COM ile birleşir. NC (Normally Closed) normalde kapalı kontaktır, röle tetiklenmediği durumda COM ile birleşiktir. Kontrol etmek istediğiniz cihazın çalışma mantığına göre bu pinleri kullanabilirsiniz.
Soru: Yüksek güçlü bir AC cihazı (örneğin 220V lamba) bu röle ile kontrol edebilir miyim?
Cevap: Evet, kontrol edebilirsiniz. Rölenin teknik özelliklerinde belirtilen maksimum voltaj ve akım değerlerini (örn. 250V AC, 10A) aşmadığınız sürece 220V lamba gibi AC cihazları güvenle anahtarlayabilirsiniz. Yüksek voltajla çalışırken lütfen gerekli güvenlik önlemlerini alınız.
