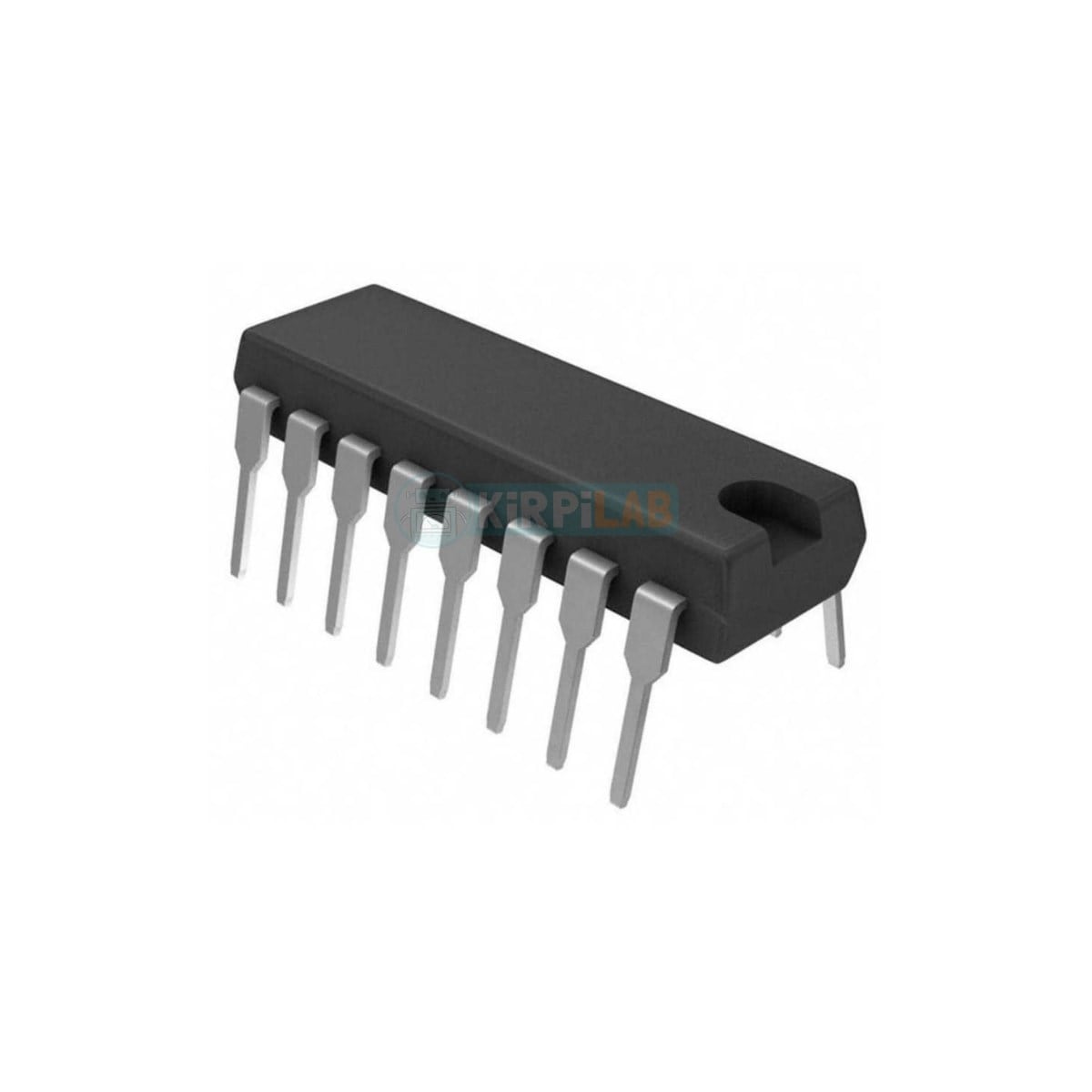

74HC595 Shift Register Entegresi ile Mikrodenetleyici Pinlerinizi Çoğaltın
Projelerinizde daha fazla çıkışa mı ihtiyacınız var? 74HC595 Shift Register Entegresi, mikrodenetleyicinizin sadece birkaç pinini kullanarak 8 ek dijital çıkış elde etmenizi sağlayan mükemmel bir çözümdür. Kirpilab güvencesiyle sunduğumuz bu entegre, stoktan hızlı kargo ve teknik destek avantajıyla projelerinizi bir sonraki seviyeye taşıyacak.
- Stoktan Teslim
- Hızlı Kargo
- Kirpilab Teknik Destek
- Kategori: Entegreler
- 8-Bit Çıkış
Öne Çıkanlar
- Pin Tasarrufu: Sadece 3 mikrodenetleyici pini ile 8 adet çıkışı kontrol etme imkanı.
- Kaskad Bağlantı: Birden fazla entegreyi birbirine bağlayarak çıkış sayısını (16, 24, 32...) kolayca artırabilirsiniz.
- Geniş Uyumluluk: Arduino, Raspberry Pi, STM32 ve diğer popüler mikrodenetleyici platformları ile tam uyumlu çalışır.
- Yüksek Hız: HC (High-Speed CMOS) teknolojisi sayesinde hızlı veri transferi ve anahtarlama sağlar.
- Esnek Besleme Gerilimi: 2V ile 6V arasında geniş bir çalışma voltajı aralığına sahiptir.
Kullanım Alanları
- LED matrisler ve küpleri sürme
- 7 segmentli ekranların kontrolü
- Çok sayıda rölenin yönetimi
- Dijital göstergeler ve paneller
- Robotik ve otomasyon projelerinde I/O genişletme
- Müzik ve ses projelerinde sinyal kontrolü
Teknik Özellikler
| Entegre Tipi | Shift Register (Kaydırmalı Yazmaç) |
| Bit Sayısı | 8-bit |
| Mantık Ailesi | HC (High-Speed CMOS) |
| Giriş Tipi | Seri (Serial-In) |
| Çıkış Tipi | Paralel (Parallel-Out), 3-State |
| Besleme Gerilimi Aralığı | 2V - 6V DC |
| Maksimum Saat Frekansı | Modele göre değişebilir |
| Çıkış Akımı | Modele göre değişebilir |
| Paket Tipi | DIP-16 |
| Çalışma Sıcaklığı | -40°C ile +85°C arası |
Sıkça Sorulan Sorular
Soru: 74HC595 Shift Register Entegresi tam olarak ne işe yarar?
Cevap: Bu entegre, seri olarak gönderilen veriyi (tek bir data hattından art arda gelen bitler) 8 farklı paralel çıkışa dönüştürür. Bu sayede, mikrodenetleyicinizin az sayıda pinini kullanarak çok sayıda LED, röle veya başka bir dijital bileşeni kontrol etmenize olanak tanır.
Soru: Birden fazla 74HC595 entegresini nasıl birbirine bağlayabilirim?
Cevap: 74HC595'in en güzel özelliklerinden biri 'kaskad' veya 'daisy-chain' bağlanabilmesidir. Bir entegrenin seri veri çıkış pinini (Q7' veya QH') bir sonraki entegrenin seri veri giriş pinine (DS) bağlayarak çıkış sayısını kolayca artırabilirsiniz. Tüm entegreler aynı saat (clock) ve mandal (latch) pinlerini paylaşır.
Soru: Bu ürünü Kirpilab'dan satın aldığımda herhangi bir destek alabilir miyim?
Cevap: Kesinlikle. Kirpilab olarak, sattığımız tüm elektronik komponentlerde olduğu gibi 74HC595 Shift Register Entegresi için de projelerinizde karşılaşabileceğiniz temel sorunlar hakkında teknik destek ve doğru kaynaklara yönlendirme hizmeti sunuyoruz.
