SW-520D Titreşim Sensörü Nedir?

SW-520D titreşim sensörü, bir devreye mekanik titreşim veya eğilme algılandığında elektriksel sinyal üreten basit bir anahtar görevi görür. İçerisindeki metal bir silindir ve bu silindirle temas edebilen serbest bir yaydan oluşur. Sensör, hareketsizken devreyi açık tutar; herhangi bir titreşim veya sarsıntı meydana geldiğinde ise yay, metal silindire temas ederek devreyi kapatır ve sinyal çıkışı oluşur.

Projede Ne Yapacağız? Deprem Uyarı Sistemi

Bu projede SW-520D titreşim sensörü kullanarak basit bir deprem uyarı sistemi yapımını inceleyeceğiz. Sistemde titreşim yokken beyaz LED’ler yanacak, titreşim olduğunda ise kırmızı LED’ler yanıp sönerken buzzer ötüp susacaktır. Titreşim algılandıktan sonra butona basılması suretiyle sistemin normal haline döndüğünün gözlenmesiyle proje tamamlanacaktır.

Gerekli Malzemeler

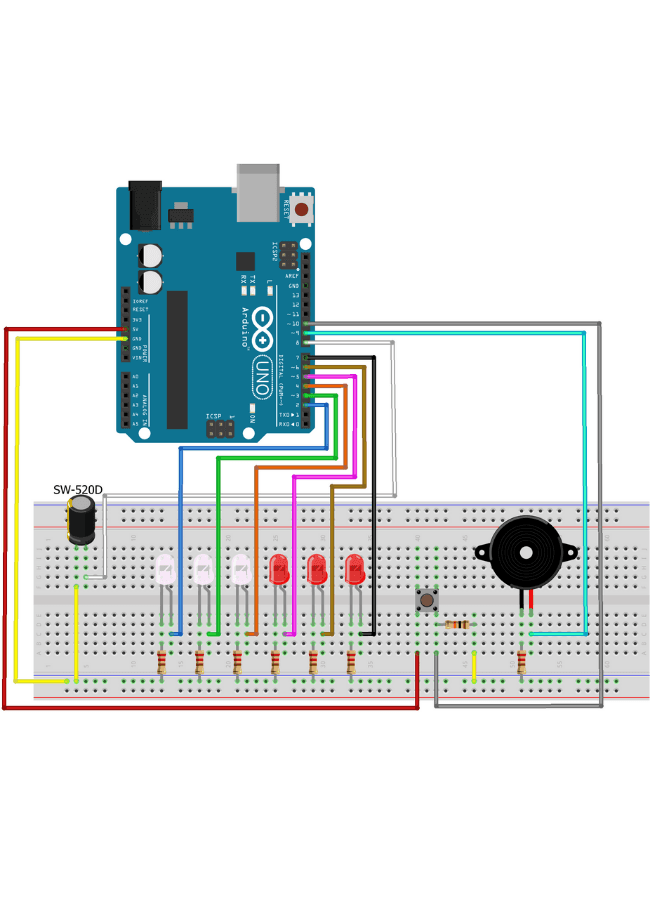

Devre Şeması

Devre dizilimini bu görsel üzerinden takip edebilirsiniz.

Arduino Kodu

// Sensör, LED, buzzer ve buton pinleri tanımlanıyor
const int whiteLed1 = 2;
const int whiteLed2 = 3;
const int whiteLed3 = 4;
const int redLed1   = 5;
const int redLed2   = 6;
const int redLed3   = 7;
const int vibSensor = 8;
const int buzzer    = 9;
const int buttonPin = 10;

bool alarmActive = false; // Durum takip değişkeni

void setup() {
  // Pinleri giriş/çıkış olarak ayarla
  pinMode(vibSensor, INPUT);
  pinMode(buttonPin, INPUT); // Pull-down direnci harici
  pinMode(whiteLed1, OUTPUT);
  pinMode(whiteLed2, OUTPUT);
  pinMode(whiteLed3, OUTPUT);
  pinMode(redLed1, OUTPUT);
  pinMode(redLed2, OUTPUT);
  pinMode(redLed3, OUTPUT);
  pinMode(buzzer, OUTPUT);
  normalMode();
}

void loop() {
  int sensorState = digitalRead(vibSensor);
  int buttonState = digitalRead(buttonPin);

  if (sensorState == HIGH && !alarmActive) {
    alarmMode();
  }
  if (alarmActive && buttonState == HIGH) {
    normalMode();
  }
  if (alarmActive) {
    digitalWrite(redLed1, HIGH);
    digitalWrite(redLed2, HIGH);
    digitalWrite(redLed3, HIGH);
    tone(buzzer, 1000);
    delay(200);
    digitalWrite(redLed1, LOW);
    digitalWrite(redLed2, LOW);
    digitalWrite(redLed3, LOW);
    noTone(buzzer);
    delay(200);
  }
}

void alarmMode() {
  alarmActive = true;
  digitalWrite(whiteLed1, LOW);
  digitalWrite(whiteLed2, LOW);
  digitalWrite(whiteLed3, LOW);
}

void normalMode() {
  alarmActive = false;
  digitalWrite(whiteLed1, HIGH);
  digitalWrite(whiteLed2, HIGH);
  digitalWrite(whiteLed3, HIGH);
  digitalWrite(redLed1, LOW);
  digitalWrite(redLed2, LOW);
  digitalWrite(redLed3, LOW);
  noTone(buzzer);
}

İpuçları

• SW-520D sensörünü kablolarken titreşim kaynaklı yalancı tetiklemeleri azaltmak için kabloları kısa tutun.
• Buton için dahili INPUT_PULLUP da tercih edilebilir; buna göre lojik düzeyini ters çevirmek gerekir.
• Buzzer tonunu değiştirmek için tone(buzzer, frekans) değerini güncelleyebilirsiniz.
