DHT11 Sıcaklık ve Nem Sensörü ile Arduino Dijital Termometre Projesi

DHT11 Nedir?

DHT11 sensörü, küçük çaplı uygulamalar için geliştirilmiş bir sıcaklık ve nem sensörüdür. 0°C ile 50°C arasında sıcaklık ve %20–90 arası bağıl nem ölçümü yapabilir. Sıcaklık hassasiyeti ±2°C, nem hassasiyeti ise ±5%’tir. Bu nedenle akıllı ev sistemleri ve hava durumu istasyonlarında sıklıkla tercih edilir.

Proje: Arduino ile Dijital Termometre

Bu projede DHT11 sıcaklık ve nem sensörü kullanarak ortam değerlerini ölçüp I2C arayüzlü LCD ekrana yazdıracağız. Böylece sıcaklık ve nem değerlerini anlık olarak görebileceğiz.

Gerekli Malzemeler

I2C Adres Kontrolü

LCD ekranı kullanmadan önce I2C adresini tespit etmemiz gerekir. Bunun için aşağıdaki kod çalıştırılır ve Seri Monitör’den adres okunur.

#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(9600);
  Serial.println("I2C adresleri taraniyor...");
}

void loop() {
  for (byte address = 1; address < 127; address++) {
    Wire.beginTransmission(address);
    if (Wire.endTransmission() == 0) {
      Serial.print("Aygit bulundu! Adres: 0x");
      Serial.println(address, HEX);
    }
  }
  Serial.println("Tarama tamamlandi.");
  delay(5000);
}

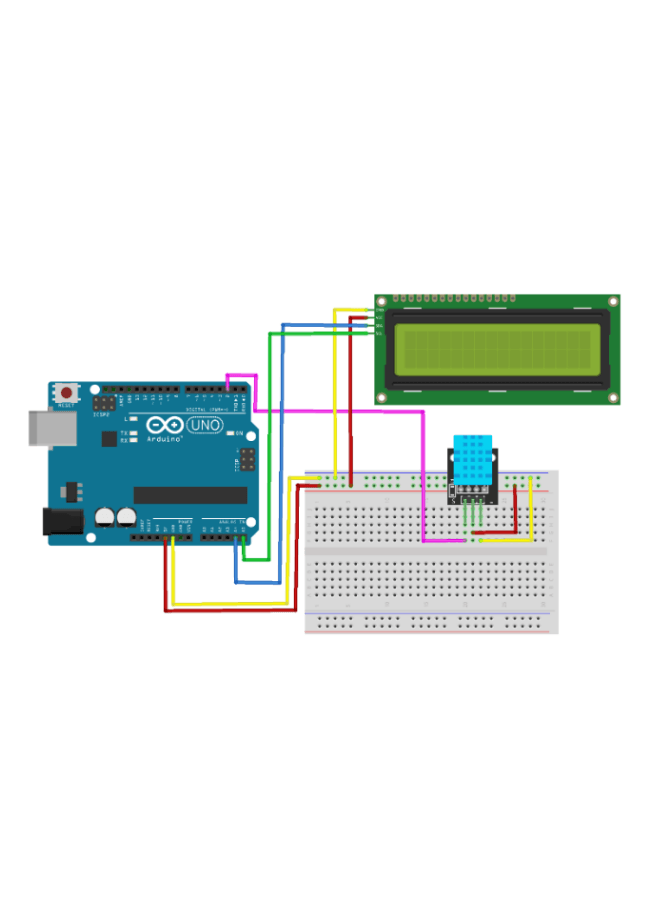

Proje Devre Dizilim Görseli

Arduino Kodları

#include <Wire.h> //I2C haberleşme için gerekli kütüphane
#include <LiquidCrystal_I2C.h> //LCD ekran ve I2C modülü için gerekli kütüphane
#include <DHT.h> // Sıcaklık ve nem sensörü için gerekli kütüphane

LiquidCrystal_I2C lcd(0x27, 16 , 2); //(I2C adresi, kolon sayısı, satır sayısı)

#define DHTPIN 2 //Sensörün veri pini 2 numaralı dijital pinde
#define DHTTYPE DHT11 //Kullanılan sensör tipi DHT11
DHT dht(DHTPIN, DHTTYPE); //Sıcaklık ve nem verilerini okumak için dht nesnesi tanımlanıyor

void setup() {
lcd.init(); //LCD başlatılıyor
lcd.backlight(); //LCD arka ışıkları açılıyor
dht.begin(); //DHT11 başlatılıyor

lcd.setCursor(0, 0); //LCD imleci 1. satırın 1. kolonuna getiriliyor
lcd.print("Dijital");
lcd.setCursor(0, 1); //LCD imleci 2. satırın 1. kolonuna getiriliyor
lcd.print("Termometre");
delay(2000);
lcd.clear(); //LCD'de yazan her şeyi sil
}

void loop() {

float temp = dht.readTemperature(); // Sıcaklık değeri okunarak temp değişkenine ondalıklı olarak atanır
float hum = dht.readHumidity(); // Nem değeri okunarak hum değişkenine ondalıklı olarak atanır

lcd.setCursor(0, 0); //LCD imleci 1. satırın 1. kolonuna getiriliyor
lcd.print("SICAKLIK: ");
lcd.print(temp,1); //temp değişkeni virgülden sonra bir basamak olacak şekilde ekrana yazdırılıyor
lcd.print((char)223); //LCD karakter setinde "°" işareti için gerekli karakter kodu gönderilerek işaret yazdırılıyor
lcd.print("C");

lcd.setCursor(0,1); //LCD imleci 2. satırın 1. kolonuna getiriliyor
lcd.print("NEM ORANI: ");
lcd.print(hum,1); // hum değişkeni virgülden sonra bir basamak olacak şekilde ekrana yazdırılıyor
lcd.print("%");

delay(2000); //2000 milisaniyede bir ekrandaki değer güncellenecek
}

İpuçları

Ekrandaki yazılar görünmüyorsa, LCD üzerindeki mavi ayar vidasından kontrast ayarı yapın.
I2C adresi farklı çıkabilir, mutlaka kontrol edin.
DHT11 düşük maliyetli ama hassasiyeti sınırlıdır. Daha doğru ölçüm için DHT22 kullanılabilir.
